Phonix D.I maszyna zagłady od Marka...
Autor Wiadomość
JacekK
ACE


Wiek: 42
Dołączył: 02 Kwi 2013
Posty: 388
Skąd: Łódź
Wysłany: 2015-01-14, 19:11   Phonix D.I maszyna zagłady od Marka...

Witajcie,

Stefan rzucił temat, ja podchwyciłem, Marek powiedział "no to wycinam" i tak oto dziś kurier przytachał dwie paczuchy z modelami z Napolskimniebie.pl

Zamysł był spowodowany nadspodziewanie dobrymi właściwościami lotnymi Stefkowej Hansy-Brandenburg, która wywalczyła naprawdę dobre miejsca w zeszłym sezonie.

Dość gadania, fotki pianek:














Jak widzicie Markowi doskonale udało się uchwycić pokręcony kształt kadłuba.

Waga pianek "all together"



Dla mniej zorientowanych ta kupka polipropylenu ma się zmienić w coś takiego:





Malowanie jeszcze nie zostało wybrane. Być może coś z bardzo atrakcyjnych malowań K.U.K marynarki wojennej




Tyle tytułem wstępu. Założeniem jest zbudować tego esiaka możliwie lekko. Ostatnio budowałem halówki więc walka z wagą nie jest mi obca :) Zobaczymy do ilu da się zejść...

CDN...


pacek
ACE
chyba już weteran ?



Pomógł: 3 razy
Wiek: 54
Dołączył: 17 Cze 2008
Posty: 1470
Skąd: góra kalwaria
Wysłany: 2015-01-14, 19:49

fajny, a statecznik poziomy z czego bedzie /
_________________
GM - OTB Pacek

-------------------------------------

Pozdrawiam


Arek
[tak sobie latam]


JacekK
ACE


Wiek: 42
Dołączył: 02 Kwi 2013
Posty: 388
Skąd: Łódź
Wysłany: 2015-01-14, 20:10

jakbyś zgadł :D

Usterzenie

Ze względu na to, że miałem w domu spory arkusz coroplastu/tekpolu o gramaturze 240g/m kw, a Marek dodał arkusze epp 10mm na usterzenie - wyciąłem obie wersje.

Wagę usztywnień pomijam, bo zarówno epp jak i coroplast trzeba usztywnić węglem ( waga będzie podobna).

Jednak przy tak krótkiej "mordce" samolotu jak w Phonix`ie każdy gram na ogonie ( dźwignia mniej więcej 1:4,5) będzie powiększał i tak duże problemy z wyważeniem.

Poniżej masy obydwu usterzeń:





Jak widać coroplast wypada gorzej, co więcej - stery z epp zostaną jeszcze ostrugane co dodatkowo zmniejszy masę. Wobec tego, pomimo większego oporu czołowego, w moim modelu zdecyduję się na usterzenie z epp.


JacekK
ACE


Wiek: 42
Dołączył: 02 Kwi 2013
Posty: 388
Skąd: Łódź
Wysłany: 2015-01-16, 20:48

Jak już jesteśmy przy robieniu samolotów:

dumałem, dumałem nad statecznikami i będzie kompromis ( tak Stefku ) - pionowy z coroplastu i poziomy z epp.
Wyciąłem szlic na pionowy, uważnie żeby wyszło możliwie prostopadle. Potem poszerzyłem wcięcie na poziomy, bo było przygotowane pod cienki coroplast.

Ależ ten samolot ma krótki kadłub!









JacekK
ACE


Wiek: 42
Dołączył: 02 Kwi 2013
Posty: 388
Skąd: Łódź
Wysłany: 2015-02-22, 15:22

Wiele perturbacji i takich tam, w końcu model doczekał się ukończenia i oblotu...













Model zgodnie z przewidywaniami jest zbyt zwrotny. Trzeba było ograniczyć wychylenia powierzchni sterowych. Potem już poszło. Nie jest szybki, spokojnie wylatuje 8:30 na pełnym gazie, więc nie ma obawy o przedwczesne spadanie czym niektórzy straszą. Pobór na poziomie 9,3 A...

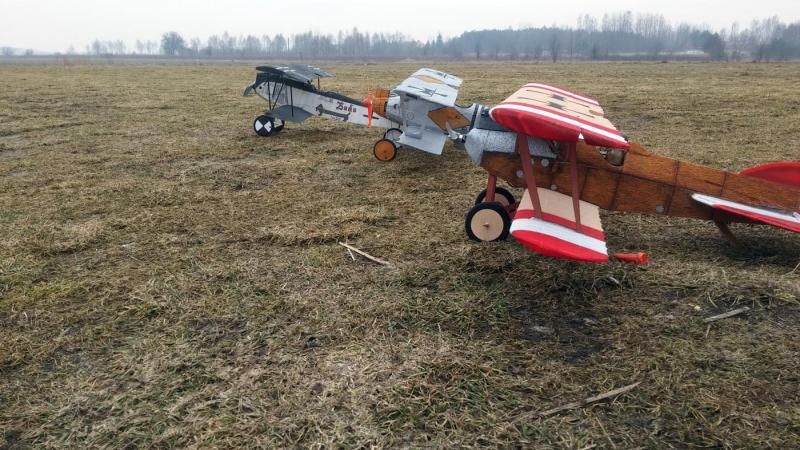

Na lotnisku dało się zaobserwować dziwną ekipę, chyba też szykowali się do startu...





Model dołaczył do reszty mojej eskadry:





Janek
ACE



Pomógł: 6 razy
Wiek: 42
Dołączył: 22 Cze 2006
Posty: 1783
Skąd: wawa
Wysłany: 2015-02-22, 18:08

Fajny, pancerka też ładnie robiona zauważyłem.


yay
To jak sie tnie te taśmy?



Wiek: 39
Dołączył: 18 Sie 2010
Posty: 52
Skąd: Kraków
Wysłany: 2015-02-24, 14:14

Piękna sprawa.

W jaki sposób naniosłeś fakture drewna na kadłub?

EDIT: A przepraszam... Poszedlem po rozum do glowy.... Znalazlem na drugim forum.


Pilot71
ACE



Wiek: 36
Dołączył: 06 Mar 2012
Posty: 100
Skąd: Radzyń Podlaski
Wysłany: 2015-02-24, 18:38

I widzisz Jacek, nie wolno teraz wparować w takie modele bo szkoda, sam ich chyba nie rozbijesz, no i masz spokój z klejeniem nowych WWI na ten rok :)
Co ty teraz będziesz majstrował w wolnym czasie?


JacekK
ACE


Wiek: 42
Dołączył: 02 Kwi 2013
Posty: 388
Skąd: Łódź
Wysłany: 2015-02-25, 15:02

Eindeckera pod benzynkę 10cc... :D

Wojna to wojna panie :)
_________________
ex NC1 ESA
